小发明——长寿日光灯

湖南省长沙市长郡芙蓉中学 贺文卓 何宇

指导老师:陈水章



【作品简介】



一、创新背景

市场,学校,家庭中日光灯应用广泛,日光灯具有绿色环保的灯具。目前使用的日光灯在开灯时,两头灯丝都在一瞬间通电加热烧红,这样使两端的灯丝都在同时老化,使日光灯灯管的寿命缩短。在学校时就隔三差五的看见有维修的工作人员来换教室里的日光灯,甚至很多的灯管只要一端的灯丝烧断,该灯管就报废了,造成较大的浪费。

二、创新思路

在课余时间时,看着这烧坏的日光灯,于是我和贺文卓就有了一个想法,能不能延长灯管的寿命,那些只烧断了一端灯丝的灯管还能否继续使用,达到延长灯管的使用寿命,减少浪费。就是用等效电阻代替一端灯丝,只使用一端灯丝让灯管发亮等到用完老化后在把另一端的灯丝替换,使一根普通灯管获得二次寿命,从而达到增长寿命的目的。我和贺文卓把我们思路告诉了老师,老师很鼓励我们,于是我们便开始了创新。

三、设计原理

  本项目采取替换法,用等效电阻代替一端灯丝,把其中一端短接,只使用一端灯丝让灯管启动发光,等到一端灯丝老化烧断后,把灯管调头替换,使用另一端灯丝,使一根普通灯管获得二次寿命,从而达到增长寿命的目的。同时也能使只烧断一端灯丝的灯管,死灰复燃,减少资源的浪费。同时将电路改进部分设计制作一个转接头,方便对现有日光进行改装。

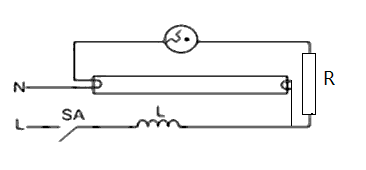

长寿日光灯电路图

四、创新点

1.本项目改变了原有的日光灯的工作原理,用等效电阻来替换一端的灯丝,这样会使替换后的日光灯不会使两端的灯丝同时老化,延长灯管使用寿命。

2. 能使只烧断一端灯丝的灯管,死灰复燃,大大减少资源的浪费。

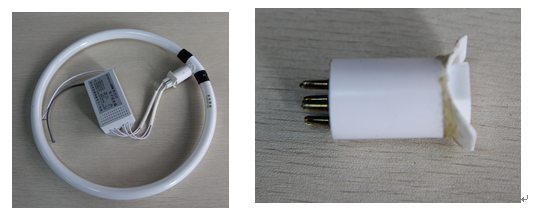

3.设计制作了转接头,方便原日光灯的安装与改装。



【所获荣誉】

获第32届长沙市青少年科技创新大赛一等奖。

获第21届全国发明展金奖。
