晒谷场谷屑分离装置

晒谷场谷屑分离装置

宁乡城北中学梅花校区   黄博

辅导老师：黄喜阳

作品简介：目前农村种田的农民基本上是留守老人，目前水稻从种植到收割基本上都实现了机械化，稻谷晒干这一环节目前只能是人工操作。在温度很高的晒谷场，老人们为了谷屑分离，要用扫把人工分离稻谷与禾屑，工作量大，时间长。本项目为减轻晒谷人劳动强度，用一种电动谷屑分离装置来代替人工劳动。为爱护留守老人贡献一份力量。

创新思路

本项目所说的谷屑分离装置，是为了满足构建和谐农村，关爱留守老人，减轻农民的劳动强度而设计的。这种特定的谷屑分离装置是指农民在晒谷场晒谷时，分离稻谷与禾屑为主要功能，用一个手推小车，电动旋转式清扫装置，分离稻谷与禾屑，同时带走禾屑。是对农村农机具的一种补充。

所设计的装置应满足农村留守老人的知识层次要求、安全性要求和晒谷场的工艺性要求，力图结构简单、成本较低。

创新点

设计谷屑分离需要的分离装置，其总功能就是“谷屑分离”，为形成谷屑分离提供物理条件。设计此装置的技术难点在于：怎样将谷屑混合物分离开来，并解决分离过程中的行进、贮存禾屑和运输禾屑问题，最终达到谷屑分离所需要的物理条件。为此，需要了解晒谷场晒谷的基本原理和分离的条件。

为了实现分功能，可以考虑行进装置、模拟去屑技术、电动技术以及电子技术等。

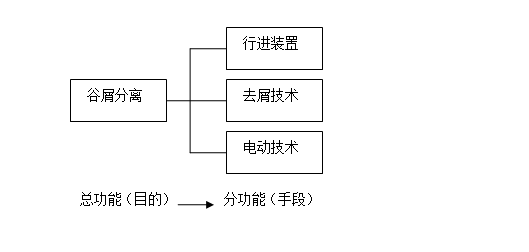

                图2-1  装置的功能系统

装置的基本结构：

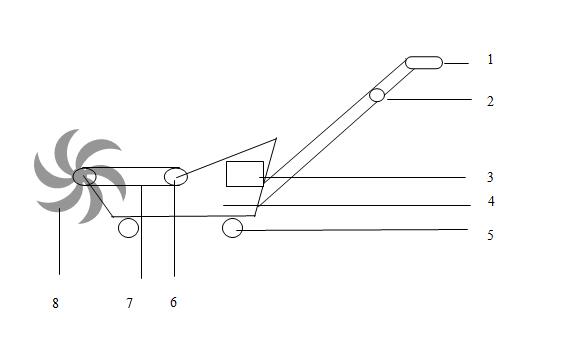

图3-1 装置设计图

1- 把手  2- 开关  3- 蓄电池  4- 贮屑箱  5-行进轮

6- 电动机 7-传动装置 8-扫屑装置

装置的工作原理：

如图3-1所示，操作人员先根据谷的厚度调整行进轮5的高度，推动把手1在晒谷场中前进，打开开关2，蓄电池3给电动机6供电，通过传动装置7驱动扫屑装置8旋转。这样就将禾屑扫进贮屑箱中实现谷屑分离。

所获荣誉

长沙市科技创新大赛作品一等奖。

宁乡县第四届科技创新县长奖。
