自制电解器

【制作方法】

　　（1）容器：取一只玻璃罐头瓶，锯一块可以放入瓶内的小木板，在小木板上钻两个小孔。取两根废电池内的碳棒，在有铜帽的一端焊接两根导线，把另一端穿过木板小孔，如图16．8－4所示。

　　在板的下面两边各钉一块小板条，把底板连同碳棒放入罐头瓶内

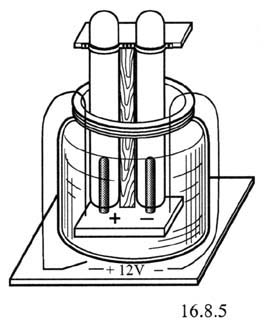

　　（2）在两根碳棒上各套上一个试管，将焊在碳棒底部的导线引出瓶外，电路如图16．8－5所示。

【使用方法】

　　在瓶内倒入硫酸铜（或氢氧化钠）溶液，试管内亦装满同样的溶液。很快地倒插入瓶内的溶液中，套在碳棒上。闭合开关，与电源正极相连的碳棒带正电荷，跟电源负极相连的碳棒带负电荷，于是带负电荷的硫酸铜离子各正极移动，带正电荷的铜离子向负极移动，正负离子同时向相反方向移动，就形成了电流。电流通过电解质溶液时，发生化学反应。可见跟电源正极相连的碳棒上陆续产生气泡上升到试管顶端，并逐出试管中的溶液，析出氧气，跟电源负极相连的碳棒上析出铜。

　　编者提示：本自制教具可辅以“简单的电现象”部分的物理实验教学。
